かつだつ
滑脱抵抗力とは、


織物の縫い目の「スリップ（滑脱）」に対する強さ。


【試験方法】

ＪＩＳ　Ｌ　１０９６　Ｂ法（縫目滑脱法）

本縫いした試験片を、「引張試験機」に取り付けて、
下記の荷重をかけて引っ張った後、取り外して１時間放置する。
そして、縫い目に直角方向に、縫い目のたるみが消える程度の力で引っ張り、

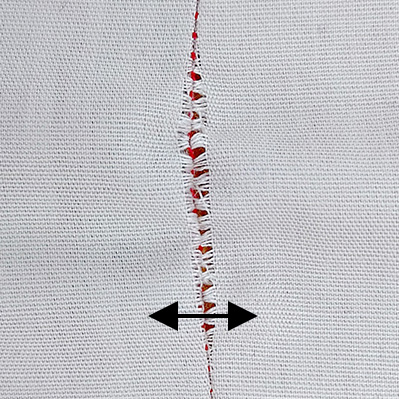

縫い目の開いた（すべり）最大幅（mm）を測定する。

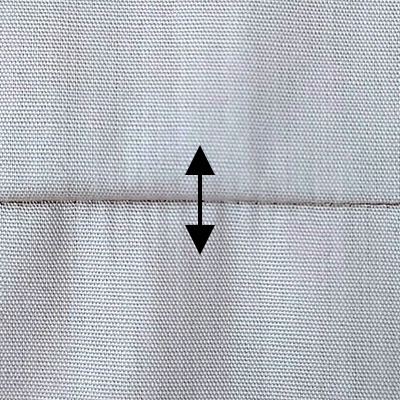

タテは、ヨコ糸のすべりを、ヨコは、タテ糸のすべりを表す。


【目安値】


アパレル等に基準化されているものでは、

※ 単位換算　：　1 N ニュートン ＝ 0.10197 ｋｇｆ　、　1ｋｇｆ ＝ 9.80665 N ニュートン

※ 1999年から新計量法が実施され、「試験証明書」等には、
　　国際単位系の N ニュートン が使用されていますが、
　　イメージしやすいので kgf を併記しました。

一般的に、織物の打込本数（密度）が粗いものは、
滑脱抵抗力は弱く、すべり（スリップ）やすいです。

＜当社の生地＞

強い		帆布は、 　太い糸でしっかり織り上げていますので、 　滑脱抵抗力は強く、 　荷重117.7Nで、タテ01mm、ヨコ0.4mmです。
弱い		ダブルガーゼは、風合い重視のため、 　打込がわずか95本のものが2枚重なった構造になっており、 　滑脱抵抗力は弱く、 　荷重49.0Nで、タテ5.4mm、ヨコ3.8mmです。 　縫製時には、ご注意下さい。
